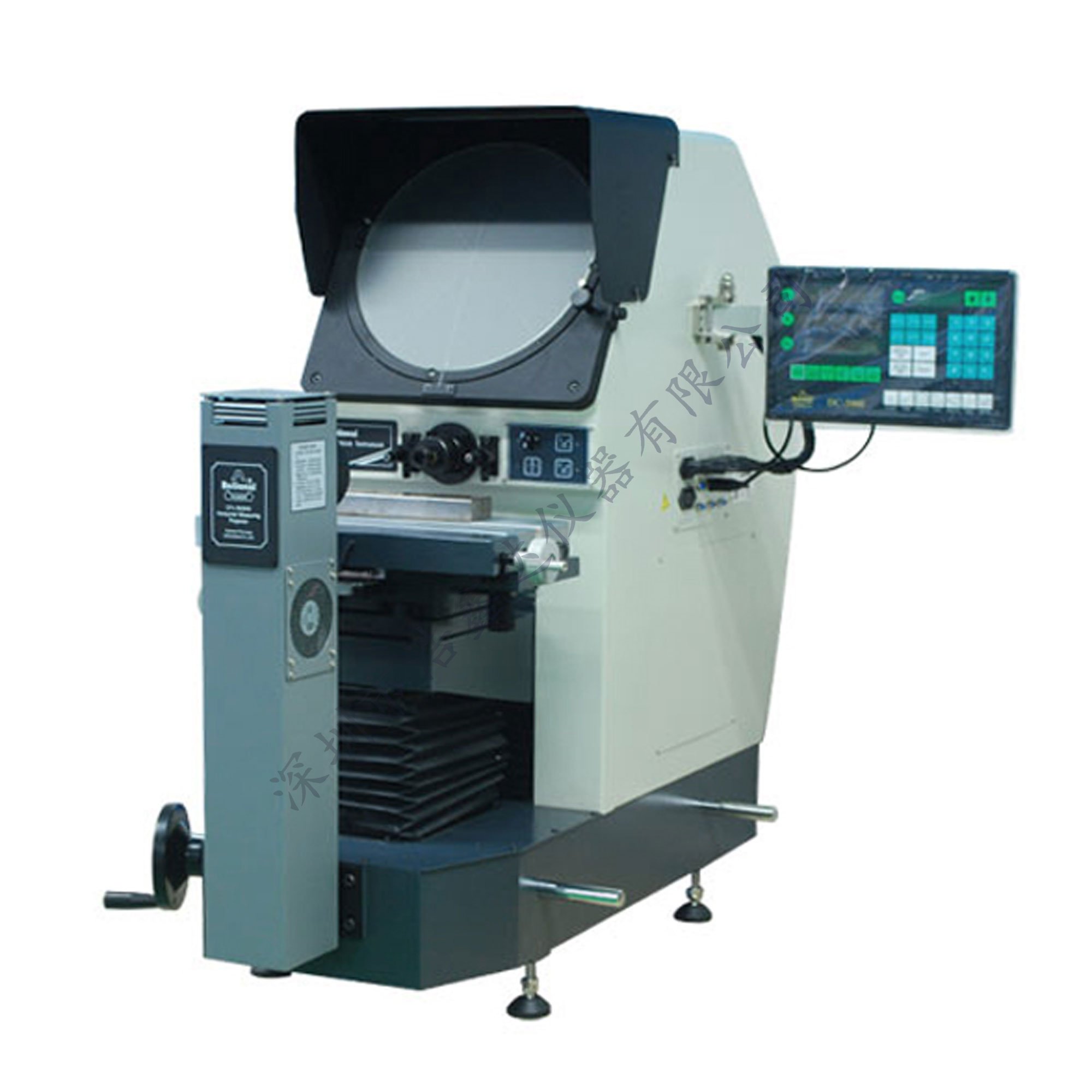

型號
|
CPJ-3020W
|
CPJ-4025W
|
|||||
|
X軸坐標行程
|
200
|
250
|
|||||
|
Z軸坐標行程
|
100
|
150
|
|||||
|
工作臺尺寸
|
400×150
|
450×200
|
|||||
|
擺動范圍
|
±15°
|
±15°（可特制至±25°）
|
|||||
|
數顯分辨力(μm)
|
0.5
|
||||||
|
示值誤差(μm)
|
X、Y軸: (2.5+L/100). Z軸: 3.5+L/50 (L為被測物體長度，單位：mm)
|
||||||
|
X軸坐標行程
|
75 (調焦)
|
100 (調焦)
|
|||||
|
重量
|
160
|
240
|
|||||
|
尺寸
|
1090×830×1010
|
1215×646×1210
|
|||||
|
投影屏
|
尺寸
|
Ф 300
|
Ф 400
|
||||
|
旋轉范圍
|
0~360°
|
||||||
|
旋轉分辨力
|
1’ or 0.01°
|
||||||
|
物鏡(CPJ-3020W)
|
放大倍數
|
10× (選)
|
20× (選)
|
50× (選)
|
100× (選)
|
||
|
物方視場 (mm)
|
Ф30
|
Ф15
|
Ф6
|
Ф3
|
|||
|
工作距離 (mm)
|
77.7
|
44.3
|
38.4
|
25.3
|
|||
|
物鏡(CPJ-4025W)
|
放大倍數
|
5× (選)
|
10× (標)
|
20× (選)
|
50× (選)
|
100× (選)
|
|
|
物方視場 (mm)
|
Ф80
|
Ф40
|
Ф20
|
Ф8
|
Ф4
|
||
|
工作距離 (mm)
|
93.7
|
103.9
|
95.1
|
65.7
|
35.0
|
||
|
數據處理系統
|
DC-3000多功能數顯表，全中文顯示，可做多點采樣，坐標旋轉。點、線、圓、距離、角度測量
|
||||||
|
儀器照明
|
透射： 24V/150W 鹵素?zé)?。反射?1V/150W鹵素?zé)?/span>
|
||||||
|
儀器附件
|
微型打印機(選)、光學尋邊器(選)、M2D-CPJ軟件(選)等——詳情請見投影儀附件說明
|
||||||
|
儀器電源: AC 100-240V 50/60Hz，總功率: 400W
|
|||||||
